Nos réalisations
Éviter les débordements des réseaux
Diapositive précédente
Diapositive suivante
Montbrison (42)
- 1 vanne pilotée – DN100
- Objectif : réduire les déversements fréquents d’un déversoir d’orage et améliorer le fonctionnement de sa station d’épuration qui ne pouvait pas gérer et traiter tous les volumes en période de fortes pluies
- Volume total stocké : 460 m3
Diapositive précédente
Diapositive suivante
Maison Laffitte (78)
- 2 vannes de régulation – DN100
- Objectif : mettre la commune et son réseau de collecte en conformité en réduisant son nombre de jours de déversements annuel.
- Volume total stocké : 242 m3
Diapositive précédente
Diapositive suivante
Oyonnax (01)
- 20 vannes de régulation – DN500 à des ovoïdes T200
- Objectif : mettre en conformité son réseau d’assainissement unitaire avec l’arrêté du 21 juillet 2015
- Volume total stocké : 2000m3
Diapositive précédente
Diapositive suivante

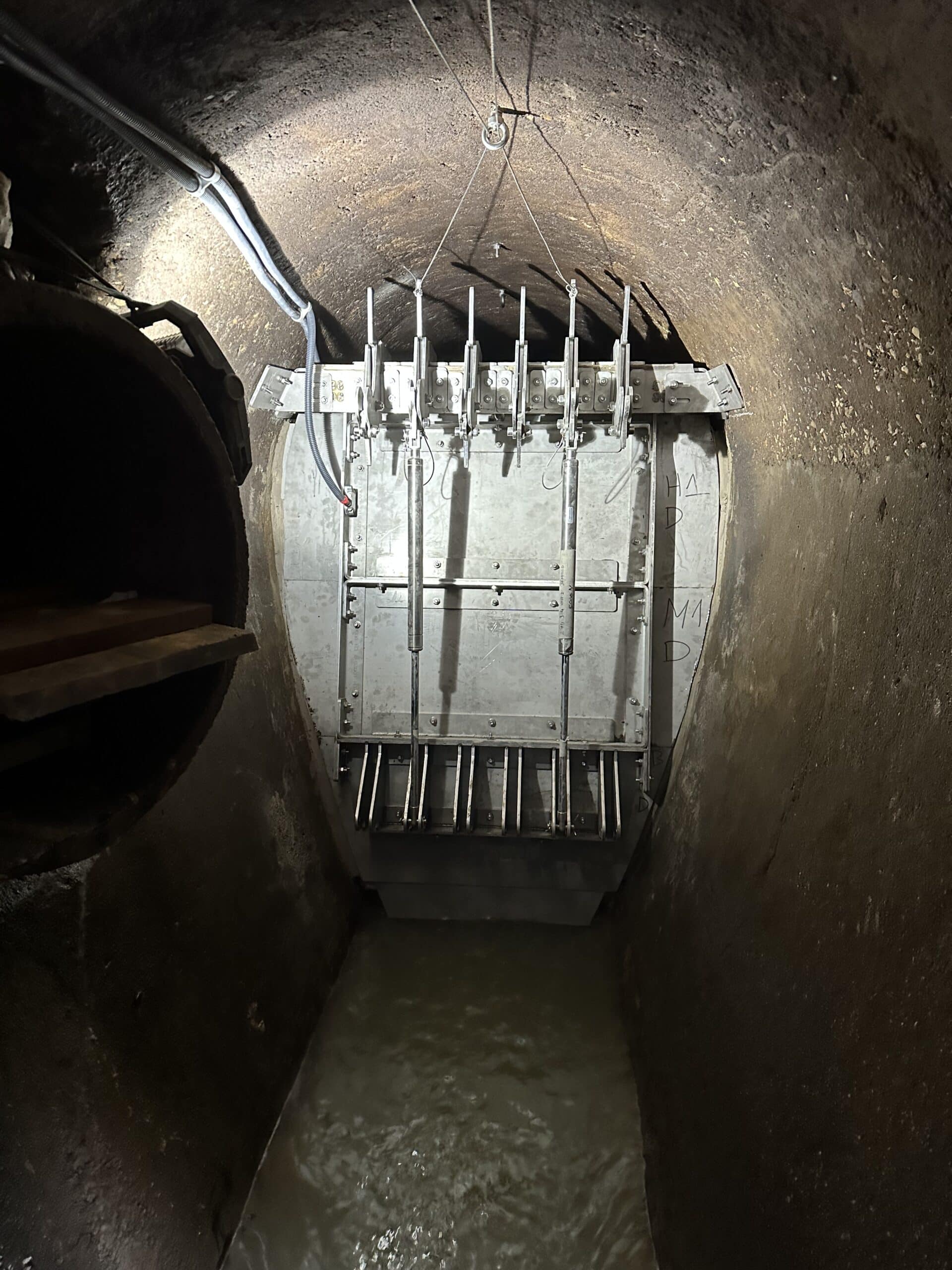

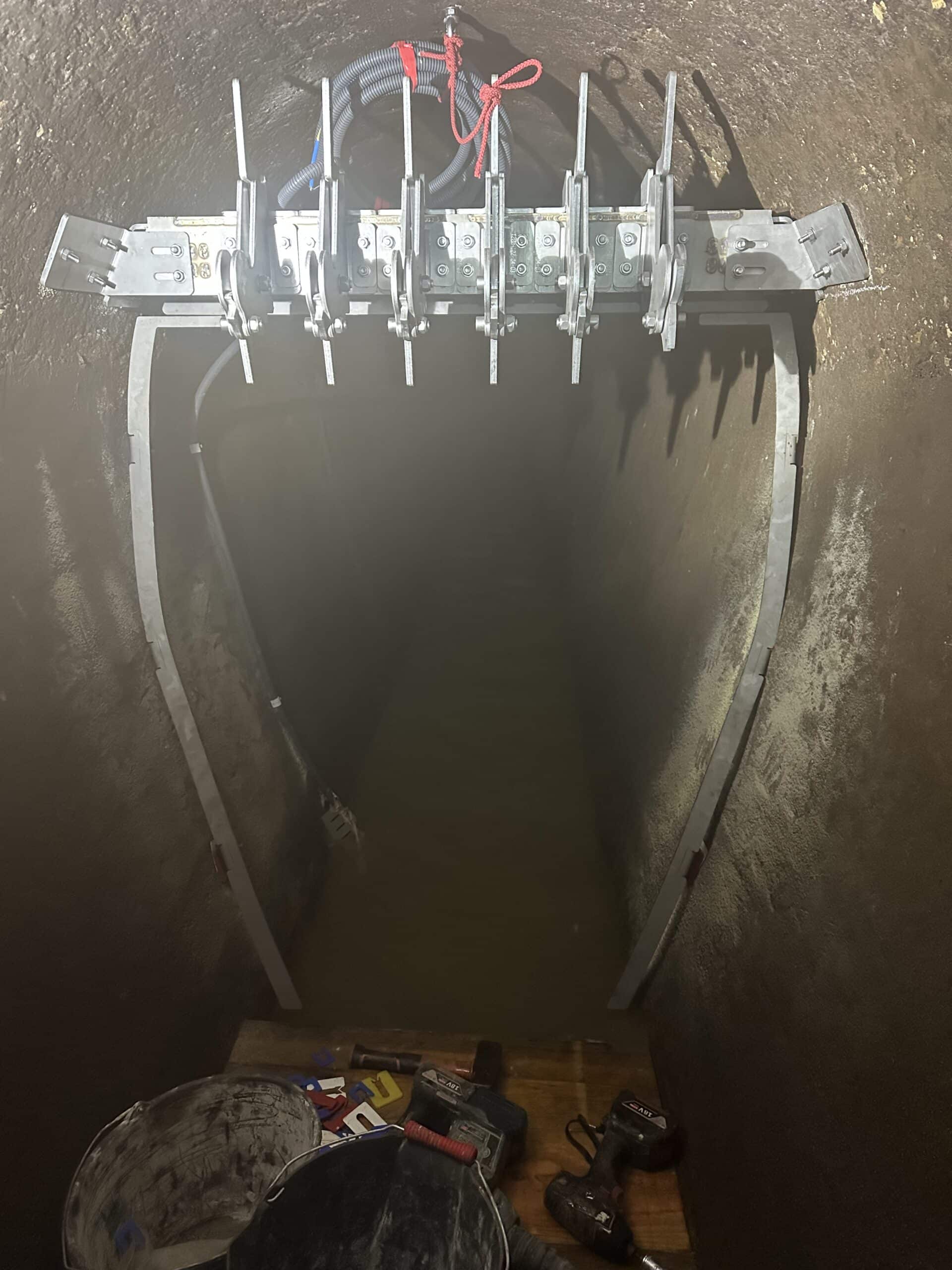

Périgueux (24)
- 1 vanne de régulation
- Objectif : vérifier l’efficacité des solutions F-Reg à travers un test pilote tout en éradiquant totalement les déversements des eaux usées
- Volume total stocké : 400m3
Diapositive précédente
Diapositive suivante
Vézin-le-Coquet (35)
- 7 vannes de régulation
- Objectif : Répondre à l’objectif “zéro déversement” et éviter la détérioration de la qualité du ruisseau de la Rosais
- Volume total stocké : 79m3
Diapositive précédente
Diapositive suivante
Béziers (34)
- 3 vannes de régulation
- Objectif : améliorer le fonctionnement des réseaux d’assainissement par temps de pluie et réduire les déversements et les rejets polluants vers le milieu naturel
- Volume total stocké : 228m3
Diapositive précédente
Diapositive suivante
Marly (59)
- 1 vanne de régulation DN600
- Objectif : améliorer la gestion des eaux pluviales dans le cadre du réaménagement d’un espace public
- Pose sur regard neuf
Diapositive précédente
Diapositive suivante
Orléans (45)
- 1 vanne de stockage de ø2500 dans un collecteur à 13 mètres de profondeur
- Accès limité à un tampon de 80 cm
- Objectif : lisser les pics de débits et réduire les déversements d’un déversoir d’orage lors de fortes pluies en mobilisant leur collecteur de grand diamètre
- La vanne a permis de stocker plus de 24 600 m3 en 7 mois
Diapositive précédente
Diapositive suivante
Vendin le Viel (52)
- 5 vannes hydrodynamiques de régulation, de T180 à T130
- Sur-mesure en ovoïde, évitant la mise en oeuvre de travaux lourds, contraignants et couteux
- F-Reg valorise le patrimoine existant et optimise la performance des réseaux d’assainissement
Diapositive précédente
Diapositive suivante
Valenciennes (59)
- 3 VHA régulation dont une double vanne
- Les vannes sont installées dans des chambres préfabriquées
- L’objectif : réduire les déversements vers la rivière de l’Escaut.
Diapositive précédente
Diapositive suivante
Rennes (35)
- 3 VHA régulation
- DN 300 à 600
- Le but est de réduire les déversements
Diapositive précédente
Diapositive suivante
Grenoble (38)
- 2 VHA de grand diamètre Ø2000
- 1500 m3 de stockage potentiel
- Acheminées par un regard de visite de 60 cm de large.
Diapositive précédente
Diapositive suivante
Lyon (69)
- 2 VHA (double + simple)
- Réhabilitation d’un collecteur unitaire
- Préassemblées (poids de chaque vanne environ 500 kg) pour une mise en œuvre sur chantier neuf
Diapositive précédente
Diapositive suivante
Dinard (35)
- 37 VHA (diamètres variables de 300 à 1400)
- Régulent le fonctionnement d’un système d’assainissement
- Stockage jusqu’à 1800 m3 d’eau
Diapositive précédente
Diapositive suivante
Givenchy en Gohelle (62)
- Stockage dans un collecteur Ø1000
- Régule et évite les débordements des tampons dans le Ø250 en aval du déversoir d’orage
- Aucun travaux, conception sur-mesure
Diapositive précédente
Diapositive suivante
Romans-sur-Isère (26)
- 3 vannes composées du système innovant et option avec des capteurs IoT smart
- Régule le débit sur le grand émissaire situé à l’amont de la station d’épuration de Romans-sur-Isère
- Stockage de plus de 3200 m³
Diapositive précédente
Diapositive suivante
Chambéry (73)
- Régulation sur un patrimoine DN1200
- Mise en œuvre d’une vanne de régulation pilotable à distance afin de gérer le remplissage d’un bassin d’orage à l’amont
- Aucun travaux, conception sur-mesure
- Conception : His&o
Diapositive précédente
Diapositive suivante
Monaco (98)
- Stockage à l’amont de 215 m³ et écrête les débits à l’amont de la station d’épuration
- Battant mobile d’ouverture progressive de dimensions 2.7 m par 0.95m
- Adaptation à l’existant avec scan 3D
Diapositive précédente
Diapositive suivante
Collecteur Monaco-ville à Monaco (98)
- Stockage tampon de 282 m³ dans une galerie visitable
- Double vanne de régulation (petite pluie et sécuritaire = Qmax 3m³/s)
- Aucun travaux, conception sur-mesure
Diapositive précédente
Diapositive suivante
Rue de la Douane à Sète
- Aucun déversement pour la pluie mensuelle (25m³) et réduction de 400m³
- Vannes de régulation + seuil inox au DO avec suivi par sonde hauteur d’eau Lacroix-Sofrel
- Intervention sans perturber la circulation en pleine période estivale
Diapositive précédente
Diapositive suivante
Barberis à Nice (06)
- Stockage tampon de 230 m³ sur un réseau ovoïde unitaire T150
- Réduction des volumes surversés au DO aval
- Aucun travaux, regard scanné pour adapter la vanne à l’existant
Compenser les nouvelles imperméabilisations
Diapositive précédente
Diapositive suivante
Onnaing (59)
- 1 vanne de régulation sur un DN400
- Objectif : réhabiliter ses réseaux d’assainissement existants unitaires et créer du stockage linéaire avant les travaux d’enfouissement des réseaux et de voirie.
- Volume total stocké : 266 m3
Diapositive précédente
Diapositive suivante
Angers (49)
- 1 vanne de régulation sur un DN500
- Objectif : optimiser le remplissage et la gestion d’un bassin de rétention pour éviter les problématiques répétitives d’inondations liées aux ruissellements.
- Volume total stocké :
Diapositive précédente
Diapositive suivante
Cambrai (59)
- Implantation d’un seuil basculant
- Assemblage pièce par pièce dans l’ouvrage
- Taille du seuil : 1,5 m de largeur sur 0,8 m de hauteur
Diapositive précédente
Diapositive suivante
Place Jean Jaurès à Marseille
- Stockage tampon de l’ordre de 878 m³ dans la galerie principal – 4 VHA Ø600
- Aucun foncier nécessaire
- Installation simple et rapide dans un regard
Diapositive précédente
Diapositive suivante
Villefranche sur Saône (69)
- Vanne Ø300
- Le débit de fuite est de 43.6 l/s
- Hmin est de 1.2 m / Hmax est de 1.5 m
Diapositive précédente
Diapositive suivante
Bâchettes à Biot (06)
- 130m³ de rétention sous chaussée sur 400ml dans des réseaux pluviaux Ø800
- Combinaison vannes + bassin de rétention pour contenir les ruissellements du projet et répondre au risque d’inondation (pluie de référence = pluie centennale)
- Installation simple et rapide dans les regards
- Étude de conception : Cereg
Diapositive précédente
Diapositive suivante
Euroméditerrannée à Marseille (13)
- 1080m³ de rétention sur 600ml sous voire dans des réseaux pluviaux de Ø1200
- Aucun foncier requis (5450 m² d’emprise foncière économisée à terme)
- Mise en place de capteurs d’ouverture pour suivi des vannes (qui agissent ensemble et en interaction) et d’une sonde de hauteur d’eau sur la vanne aval, avec intégration des données au superviseur de l’exploitant
- Maître d’oeuvre : Hydratec et Egis
Protéger notre environnement
Diapositive précédente
Diapositive suivante
Brive-la-Gaillarde
- 1 PMD (piège à macro-déchets), de DN 100
- Cadre sur glissières assurant un entretien facile et d’un filet permettant à la fois de capter les déchets, de maintenir la section hydraulique en cas de pluie intense ou de colmatage du piège
Diapositive précédente
Diapositive suivante
Valras-Plage (34)
Les pièges à odeurs (PAO) ont été développés pour répondre à l’une des problématiques des réseaux unitaires : les nuisances olfactives. F-Reg a mis en place un procédé innovant permettant le contrôle des odeurs émanants des réseaux grâce à sa membrane étanche.
Diapositive précédente
Diapositive suivante
Bordeaux (33)
Différentes installations pour retenir les macro-déchets à la fois sur les avaloirs dans le centre-ville et sur un exutoire avant rejet du milieu naturel.
Diapositive précédente
Diapositive suivante
Étaples (62)
Mise en place du PMD dans un réseau EP, à l’amont d’un clapet anti-retour et d’une grille pour faciliter l’entretien du clapet et de la grille.
Éviter l'encombrement des réseaux
Diapositive précédente
Diapositive suivante
Chaussée de Ninove à Bruxelles
- Fonctionnement en chasse pour curage régulier du collecteur
- Stockage de 5m³ avec ouverture rapide de la vanne
- Installation sonde piezo + capteur ouverture vanne pour suivi
